건축도장기능사 문자 글자 도안 및 도형 그리기 설명 및 시간 분배





건축도장기능사 문자 도안 설명 및 샘플

지난 포스팅에서는 전반적인 흐름을 이야기해 보았으니 이번엔 수험생들이 가장 어려워하고 헷갈려하는 글자와 문자 및 도형에 대해서 알아보고자 한다,.

건축도장 기능사 자격증 과제 중에서 특히 신경 써야 될 부분이 문자와 글자 도안을 모눈 트레이싱지에 치수에 맞게 그린 다음에 합판에 옮기는 작업이다.

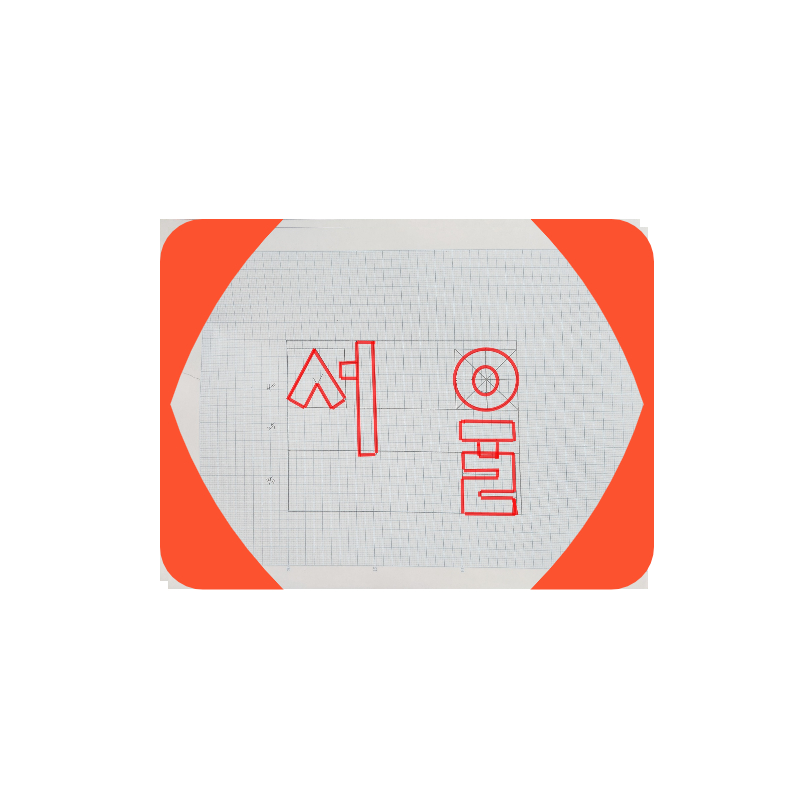

각 학원마다 하는 방식에는 조금의 차이가 있을 수 있지만 결과물은 동일하기 때문에 필자가 샘플로 6개의 도안을 그려놓았으니 치수와 위치 참고해서 자격증 취득에 도움이 됐으면 좋겠다.

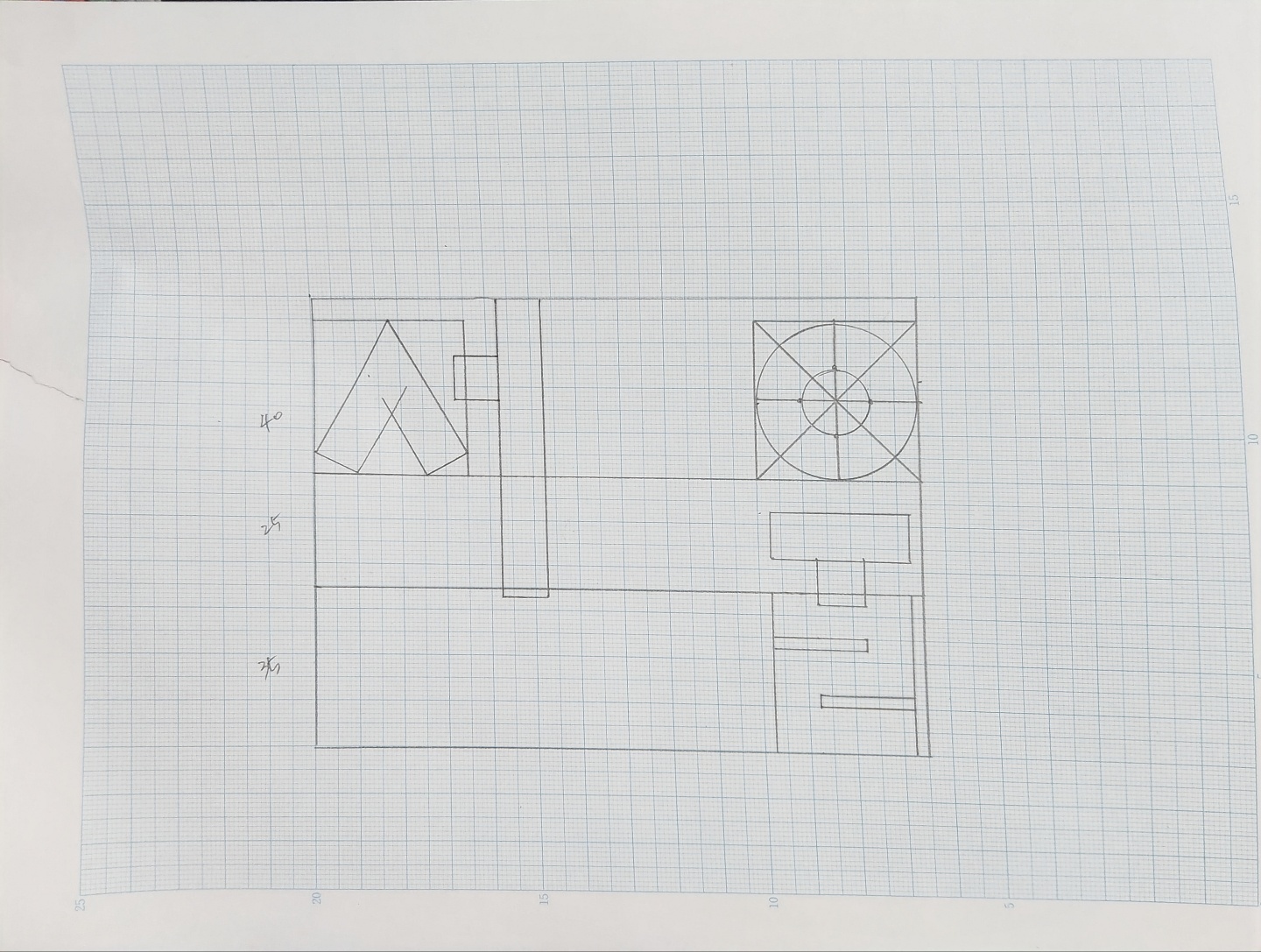

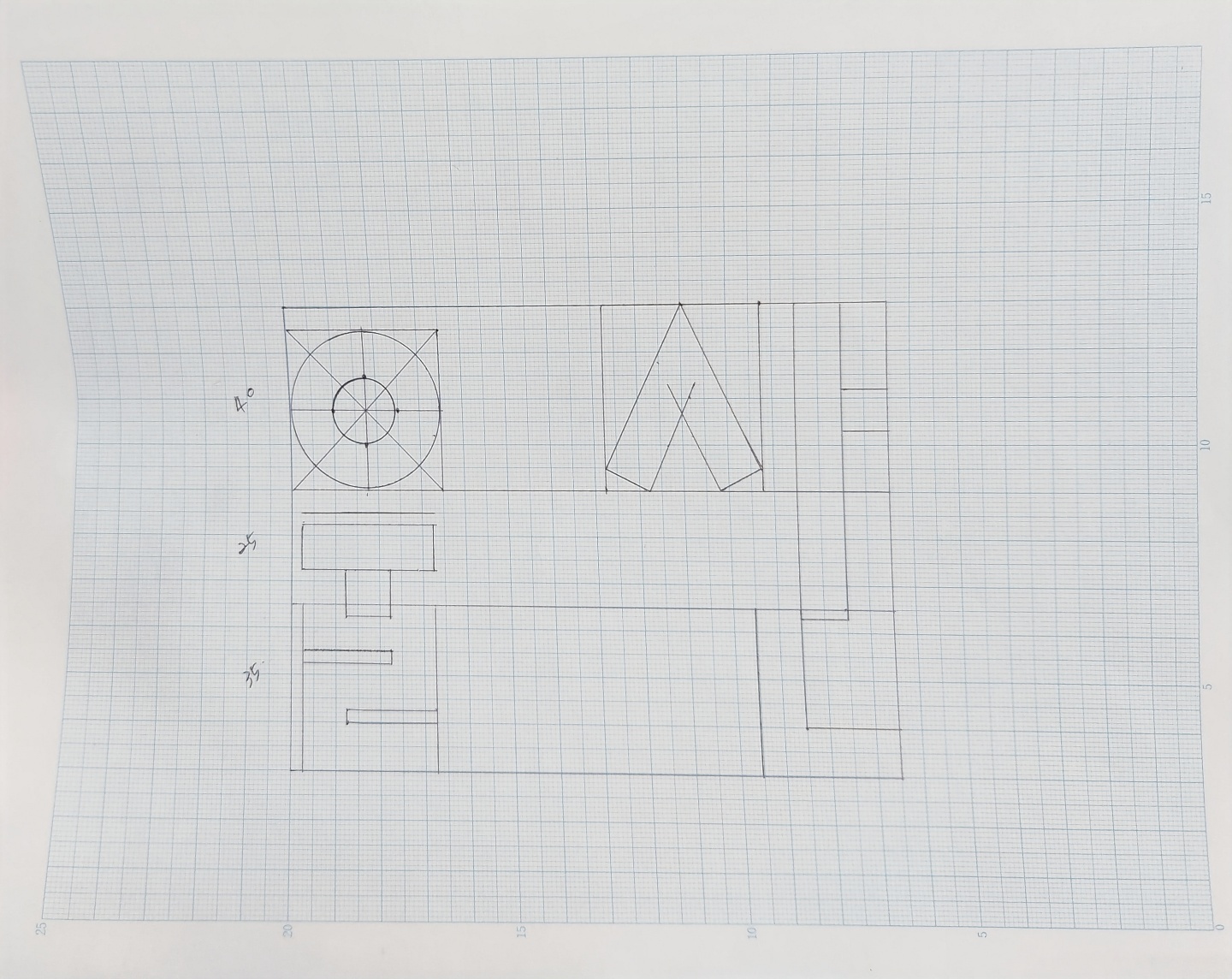

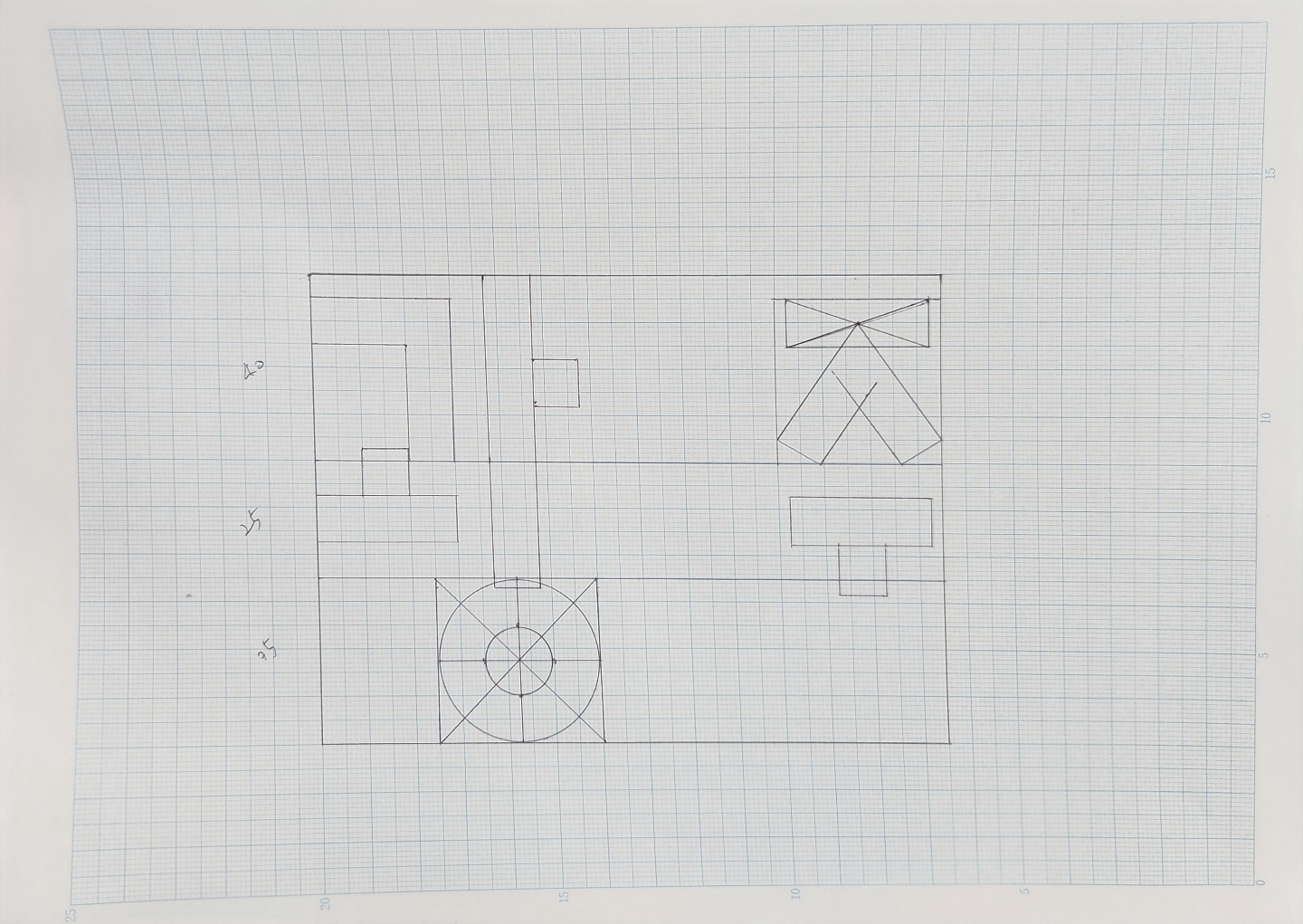

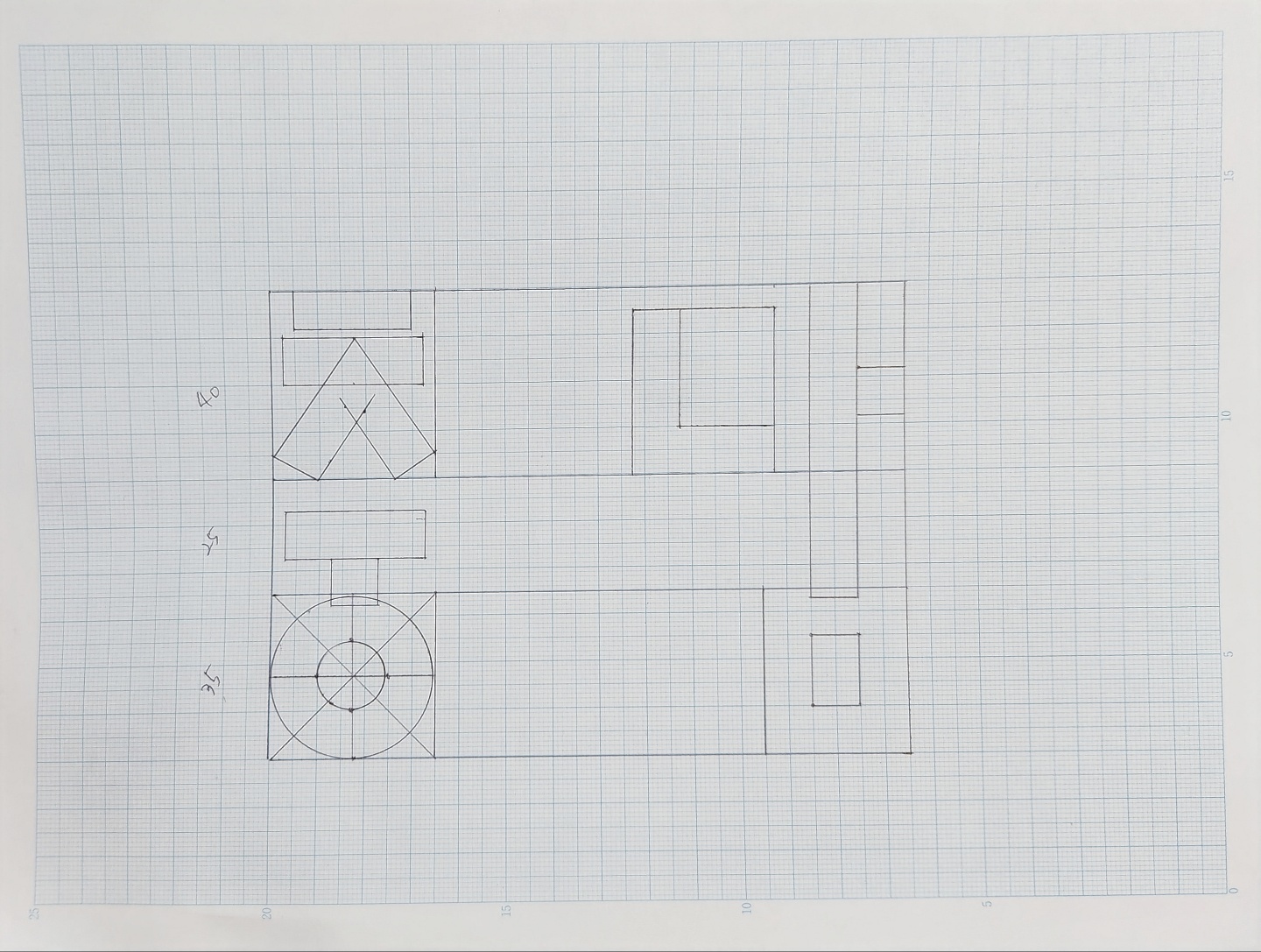

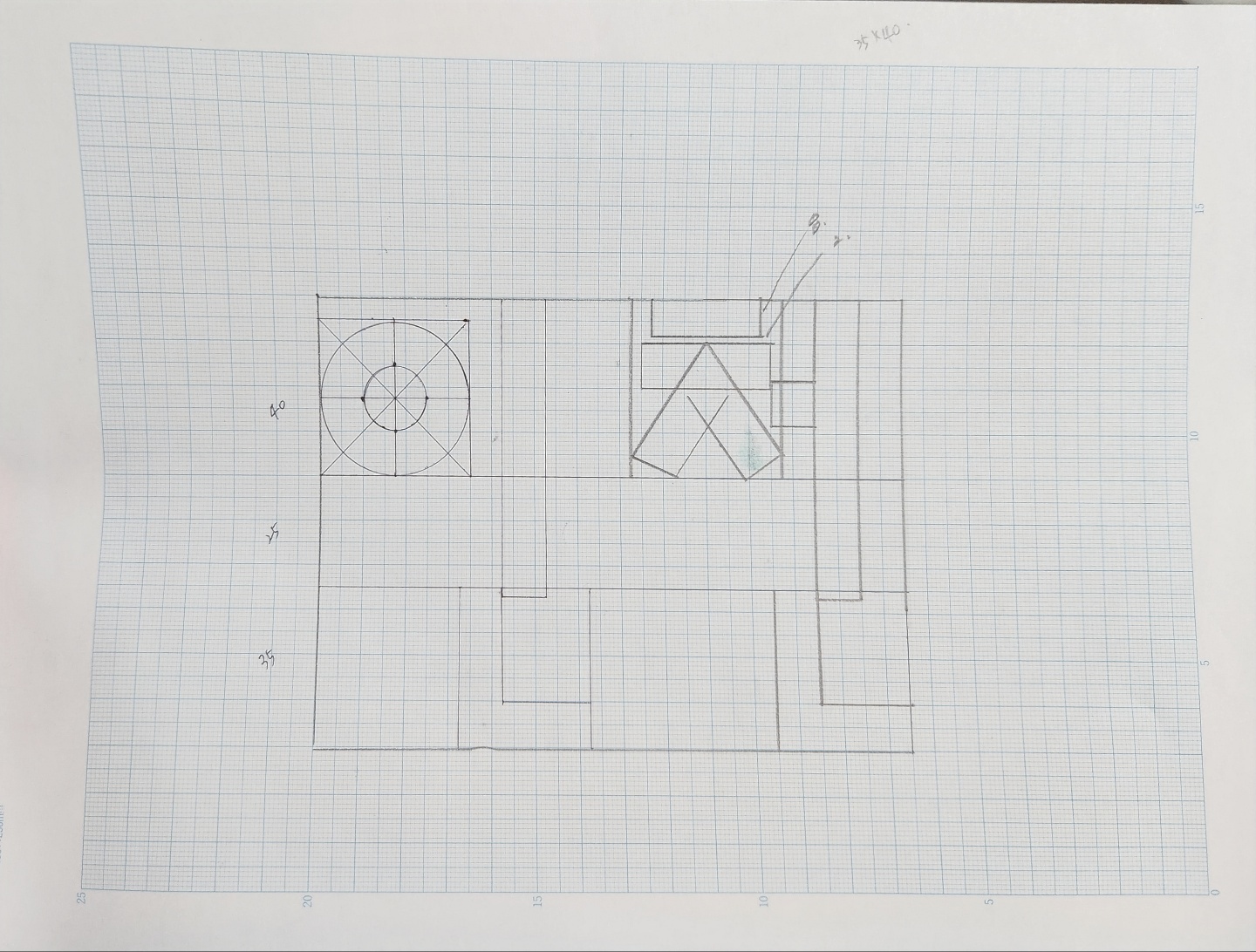

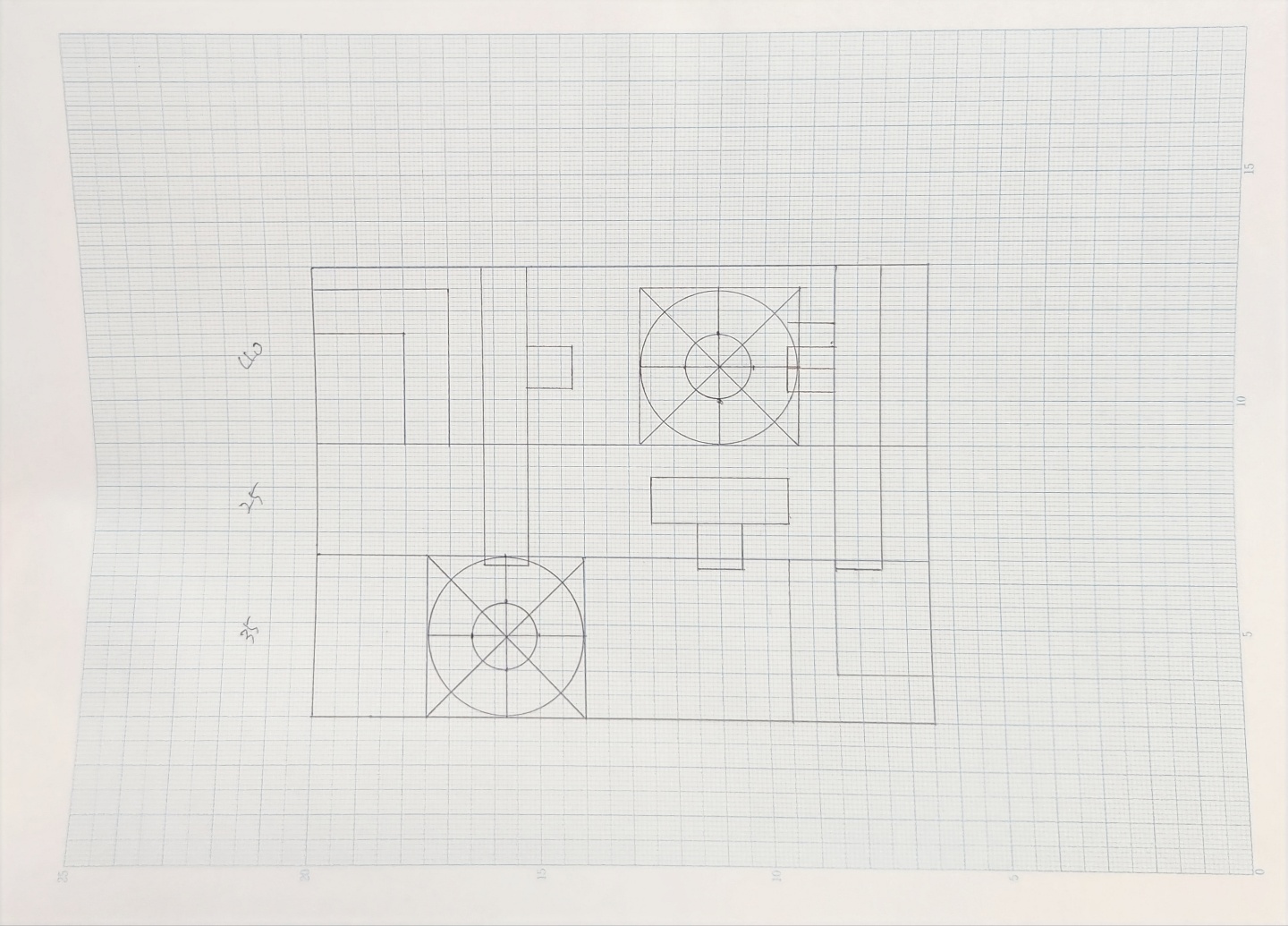

1. 위에서 50mm 왼쪽에서 50mm 먼저 띄우고 135*100의 네모를 그려준다.

2. 네모 부분의 위에서부터 40mm, 25mm, 35mm에 선을 그어준다.

3. 글자는 좌우로 최대한 붙여서 치수를 잡아준다.

4. ㄱ.ㄴ.ㄷ.ㄹ.ㅁ ->30mm*35mm(가로*세로)  ㅇ,ㅅ,ㅈ->35mm*35mm  ㅊ->35mm*40mm로 외워주신 후에 글자의 치수를 그에 맞게 그어준다.

5. ㅣ,ㅏ-> 10mm*67mm(가로*세로)

6. 글자와 글자 사이의 간격은 7.5mm를 띄워주시면 된다.

7. O 자는 도형자를 이용하여 바깥쪽 큰 원은 Ø35 원으로 그려주시고 작은 원은 Ø15 로 그려주면 된다.

8. ㅈ과 ㅊ을 조심해야 되는데 ㅈ은 ㅡ자의 가운데 점에서 시작하고 ㅊ은 두 번째 ㅡ의 윗선에서 시작된다.

9. ㅡ는 30mm이고 ㅗ,ㅜ는 30을 3 등분하여 10mm 두께를 가운데에 배치하면 된다.

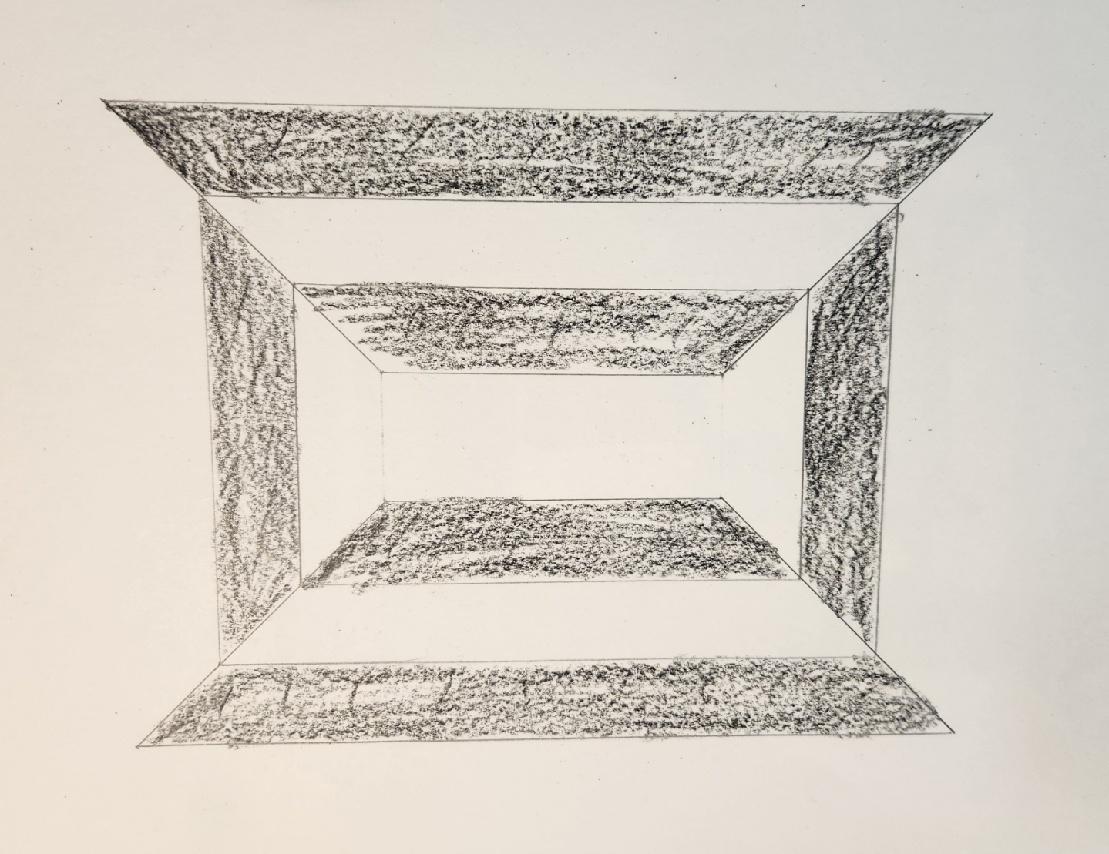

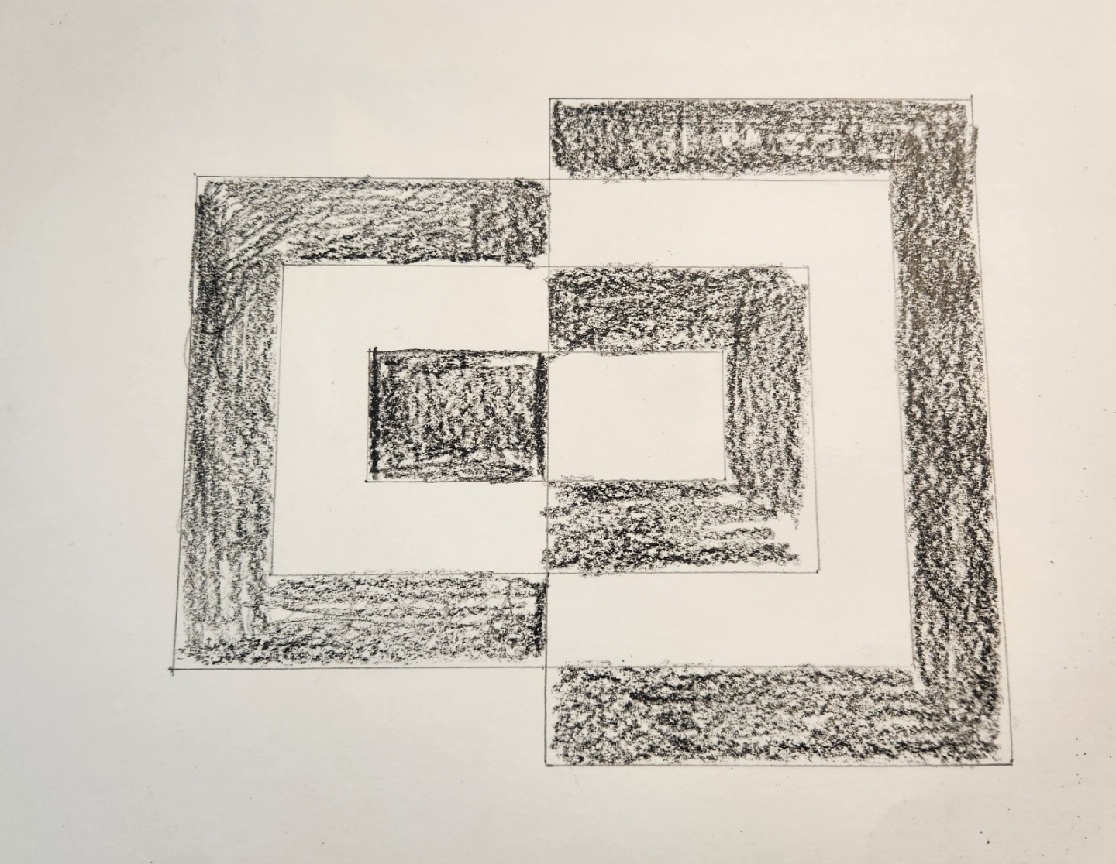

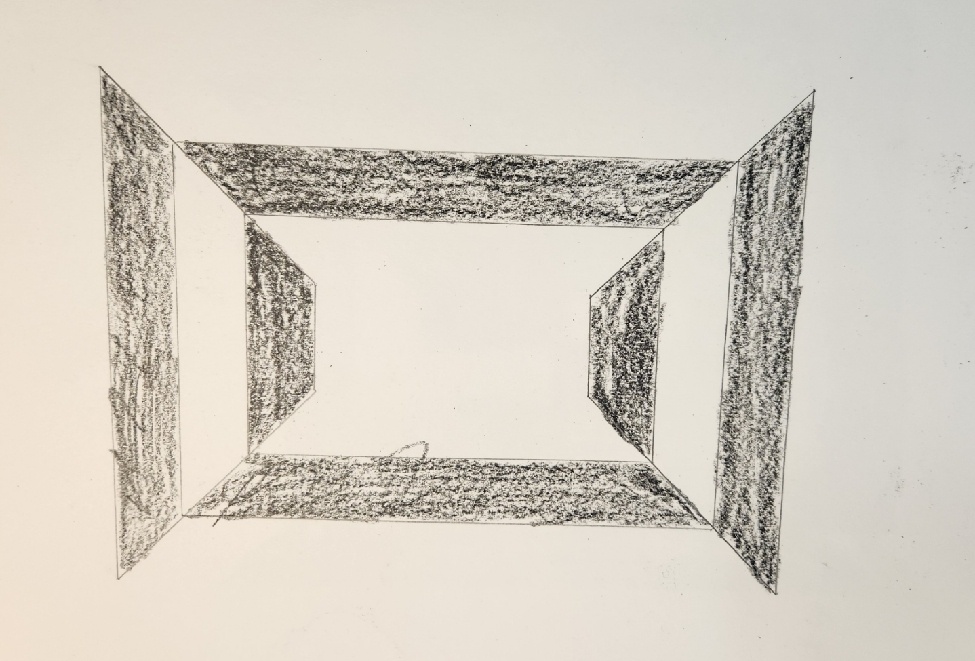

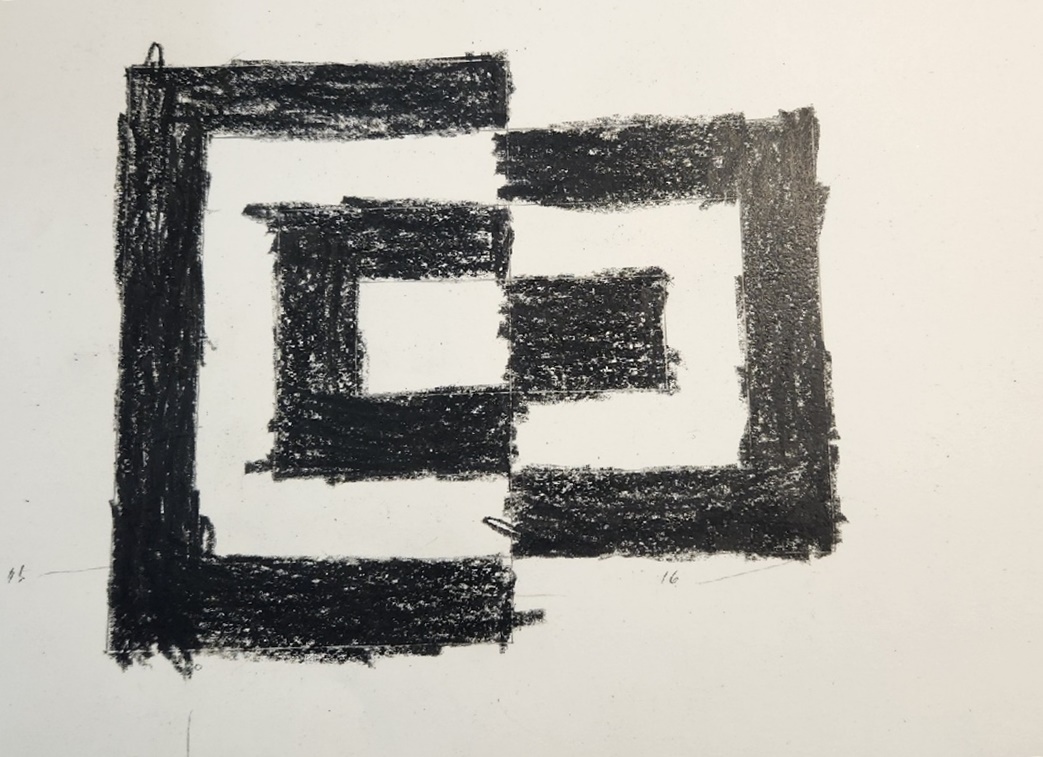

건축도장 기능사 도형 그리기

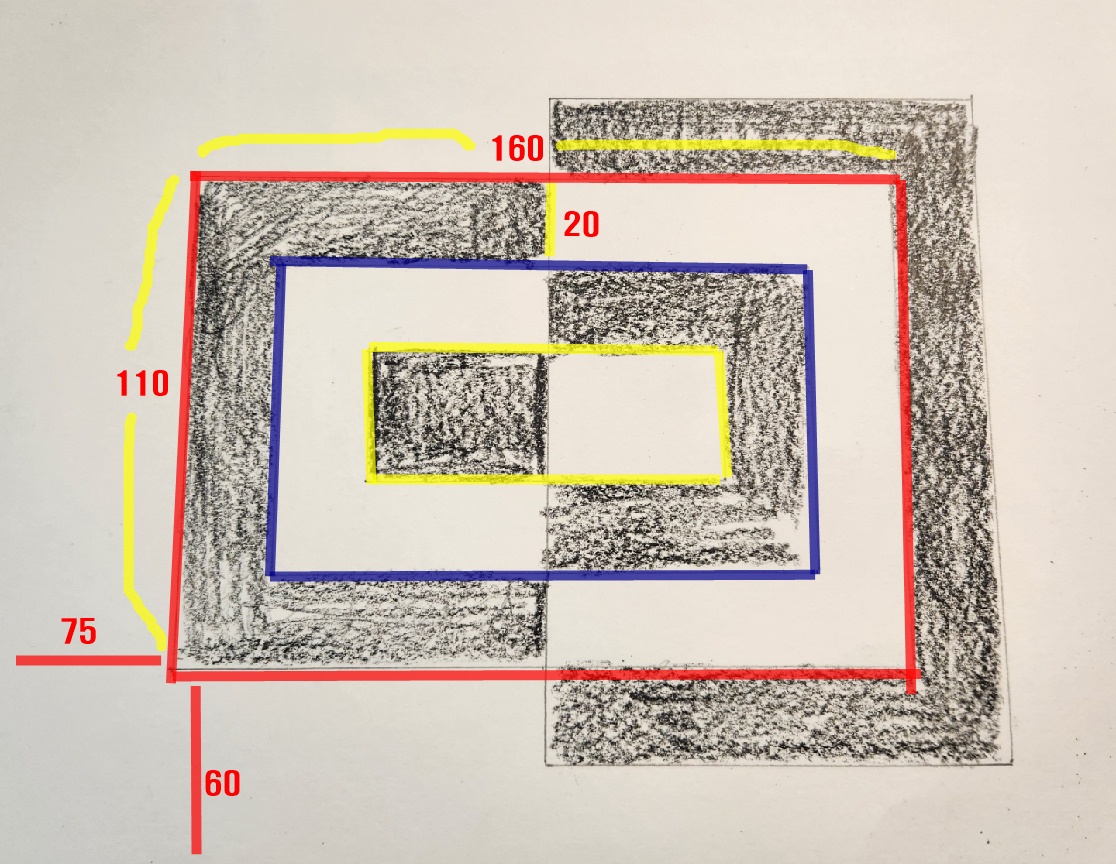

1. 도형에 가장 바깥쪽 네모에서 두 번째 네모 사이즈를 맞춰서 그려준다. 합판의 좌측에서 75mm 아래쪽에서 60mm을 체크한다.

2. 160mm*110 네모를 그려주고 각 꼭짓점에서 20mm*20mm 간격으로 점을 찍어준 후 연결한다.

3. 도형을 그렸으면 꼭! 칠할 부분에 먼저 체크를 해주어 도장 작업시 헷갈리지 않게 한다.



건축도장기능사 시간 배분 및 최종 정리

건축도장 기능사 자격증은 쉽다면 쉽고 어렵다면 어려운 자격증이라는 생각이 든다.

단 한번의 실수가 실격으로 이어질 수 있으니 작업 공정이 끝날 때마다 긴장의 끈을 놓치지 말아야 하며 조색이나 시간 분배도 잘하여야 할 것이다. 과제 1, 합판 수성 페인트 도장의 바인다 붓칠 하고 선긋기까지가  2시간~2시간 30분 정도여야 한다고 하고 과제 1번이 전부 다 끝날 때까지 3시간 안까지는 해야 한다. 그라데이션과 글자(문자), 도형은 눈에 잘 띄기 때문에 꼼꼼히 작업을 해줘야 한다. 시험장에 들어가지 전 최종적으로 준비물 체크 잘하시고 좋은 결과 있길 바라겠습니다.
